モジュラー式 3D スマートスキャナー
板の最適化用
マルチポイントプロファイルスキャナー
横方向の板スキャニングのための柔軟なシステム
Gocator 200 シリーズでは、3D プロファイル、仮道管検出、カラービジョンを混合できるようにするモジュラー式スキャニングシステムを作成できます。横方向の板スキャニング用途 (エッジング、トリミング、木材の平削り) で、最大 300 フィート/分でシステムを実行します
Gocator 210
エントリーレベルのマルチポイントプロファイルスキャナー
- 最大 1.5 kHz のプロファイリングスピード
- 27.94 mm (1.1インチ) X 解像度でのプロファイルの生成
- 厚い切り抜きのスキャンを行うための大きな測定範囲 (355.6 mm または 14 インチ)
- 製材所のトリマーや縁かがり機に最適
- 測定範囲が広いので、横向きギャングソーでの切り抜きのスキャンにも適しています

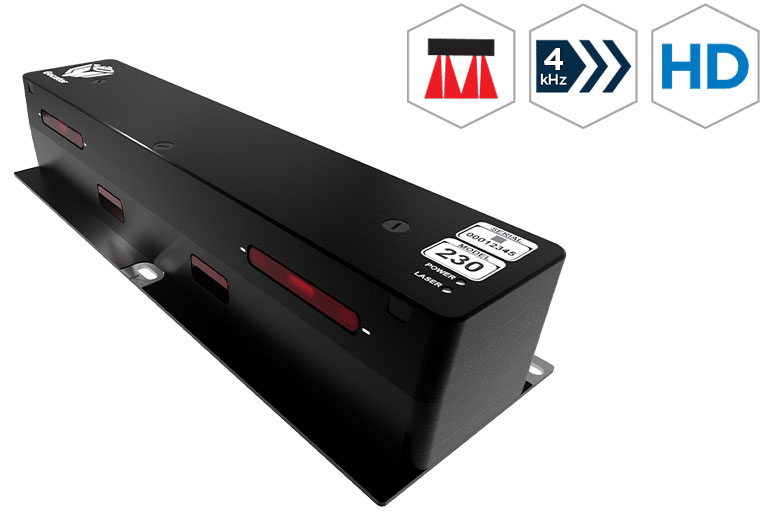

Gocator 230
高性能のマルチポイントプロファイルスキャナー
- 最大 4 kHz の高速スキャン
- 8.5 mm (0.334 インチ) X 解像度でのプロファイルの生成
- 3D 形状の対象物対して最高レベルの解像度を提供

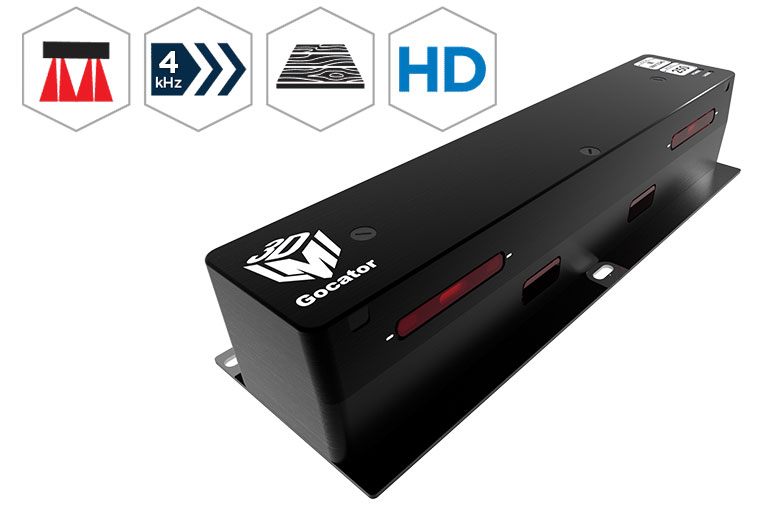

Gocator 250
高性能のマルチポイントプロファイルスキャナー(導管付き)
- 最大 4 kHz の高速プロファイリング
- 8.5 mm (0.334 インチ) X 解像度でのプロファイルの生成
- 繊維傾斜角とこぶの検出のための 1.5 kHz の導管速度
- 最終的なグレーディング用途に最適

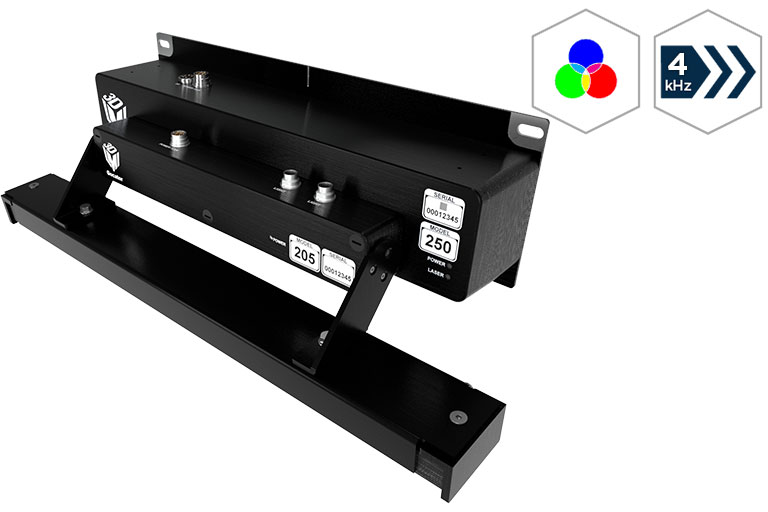

Gocator 205
追加されたカラービジョンモジュール
- 最大 4 kHz の高速カラープロファイリング
- 白色 LED 照明のために 2 倍の外部照明バーをサポート
- 0.5 mm x 0.25 mm (0.019 インチ x 0.009 インチ) の XY カラーピクセル解像度を実現
- Gocator 210、230、250 マルチポイントスキャナーでのご使用向け
- 生木および最終的なグレーディング用途に最適
モジュラー式エッジを入手
同一平面上スキャニング
最もコンパクトで完全な設計用
マルチポイントスキャナーヘッドは、板の立ち上げおよびたち下げのエッジを検出しますが、ラインプロファイラーはこれを行うことができません。マルチポイントスキャナーはスキャナーフレーム (4～6 インチ) で少ないスペースを使用しますが、ラインプロファイラーはより広いコンベヤーデッキ (通常は 2～3 インチ) を必要とします。
高速プロファイリング
究極の柔軟性
Gocator 200 シリーズは、オンボード処理とマルチセンサーネットワーキングの機能を提供し、材料最適化のために高精細度の 3D データモデルを構築できるようにします。製材所の傾斜の早期勾配緩和から、平削り盤の高速の横方向の板スキャニングの用途まで、適切なモデルとモジュラー式の組み合わせがあり、お客様の正確なニーズを満たします。
仮道管測定
粒の角度と節の検出用
Gocator 250 スキャナーは、仮道管の効果を検出し、測定できます。レーザースポットが状態の良好な仮道管の木材細胞に投影されると、レーザー光が細胞に細胞の成長方向でまき散らされます。木材の繊維が死んでいる場合 (節の場合など)、レーザー光はまき散らされません。欠陥のある木材の中から良好な木材を特定し、粒の角度まで特定するために、この効果を測定できます。
カラービジョン
表面の欠陥の検出用
カラービジョンは、表面の欠陥の検出と測定をサポートしています。木材の材料の場合、表面の欠陥には、節、分裂、腐敗が含まれ、サイズと場所がグレードベースのリカバリー最適化にとって重要です。安定した点灯が白の LED ライトバーにより提供されます。これは、効率と寿命を最大化するために、ストロボが当てられます。
この革新的なモジュラー式アプローチについてさらに知りたいですか？
