MODULARE 3D-SMART-SCANNER FÜR HOLZ
MULTI-PUNKT-PROFILSCANNER
Ein flexibles System für die Querabtastung von Brettern
Mit der Gocator 200 Serie kann ein modulares Scansystem erstellt werden, dass 3D-Profilmessung, Tracheiden-Erkennung (nur Holz) und Farbbilder kombiniert. Dieses System kann mit einer Geschwindigkeit von bis zu 1,5 m pro Sekunde quer laufende Bretter (Kanten, Trimmen, Hobeln) scannen.
Gocator 210
Einstiegs-Multi-Punkt-Profilscanner
- Profilmessung mit bis zu 1.5 kHz
- Erzeugt Profile mit einer X-Auflösung von 27,94 mm
- Großer Messbereich (355,6 mm oder 14″) zum Scannen dicker Stämme
- Ideal für Trimmer- und Besäumanwendungen im Sägewerk
- Großer Messbereich auch für die Messung von Kanthölzern in Quergatteranwendungen geeignet

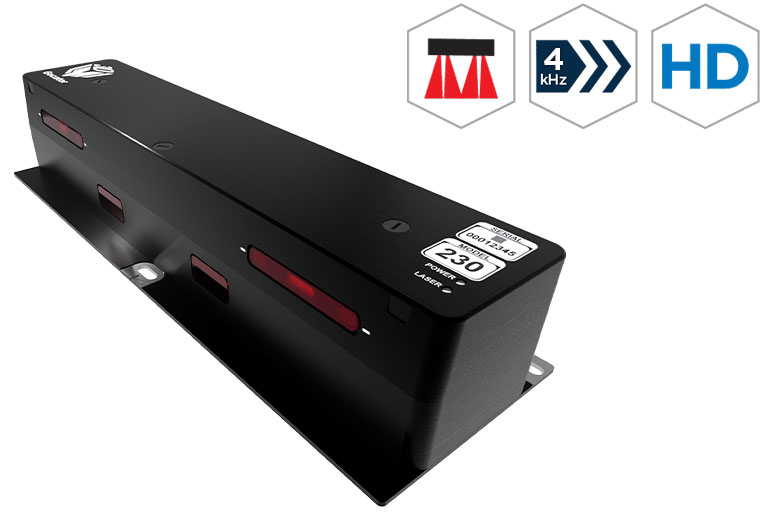

Gocator 230
Hochwertiger Multi-Punkt-Profilscanner
- Hochgeschwindigkeitsmessung mit bis zu 3 kHz
- Erzeugt Profile mit einer X-Auflösung von 8,5 mm
- Liefert sehr hohe Auflösung für die 3D-Form

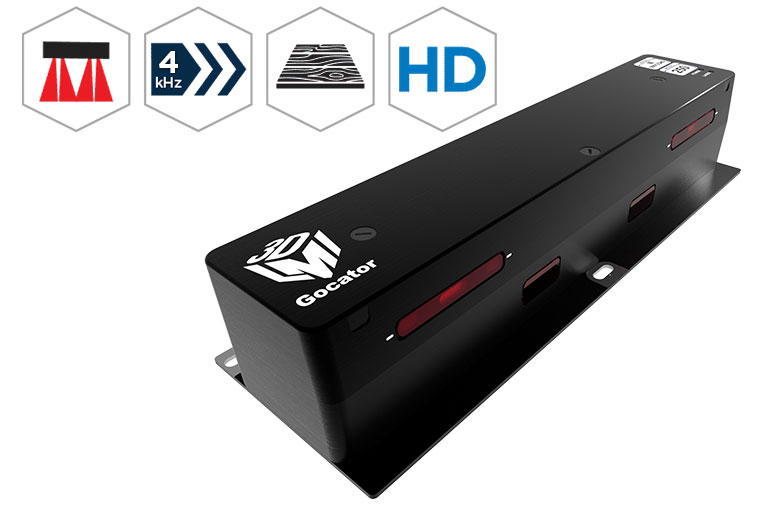

Gocator 250
Hochwertiger Multi-Punkt-Profilscanner mit Tracheiden-Erkennung
- Hochgeschwindigkeitsmessung mit bis zu 3 kHz
- Erzeugt Profile und zeigt Tracheiden mit einer X-Auflösung von 8,5 mm
- Tracheiden-Erkennung für Holzwachstumsrichtung und Knoten (1,5 kHz)
- Ideal für Endsortieranwendungen

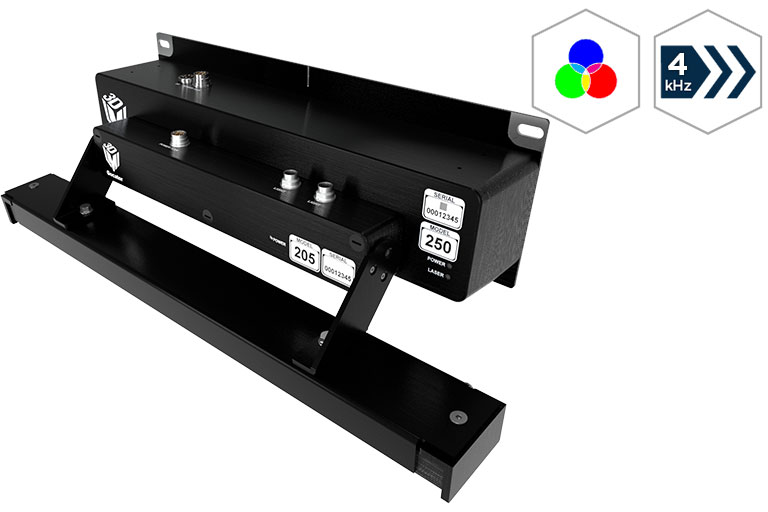

Gocator 205
Zusätzliches Farbbildmodul
- Farbscanning in Hochgeschwindigkeit mit bis zu 3 kHz
- Unterstützt 2x externe Lichtleisten für weiße LED-Beleuchtung
- Liefert eine Farbpixelauflösung von 0,5 x 0,25 mm
- Zur Verwendung in Verbindung mit Gocator 210, 230 oder 250 Multi-Linien-Scanner
- Ideal für Grünholz- und Endsortieranwendungen
Die Vorteile eines flexiblen Holzprüfsystems
Komplanares Scannen
FÜR KOMPAKTES UND VOLLSTÄNDIGES DESIGN
Multi-Punkt-Scanner erkennen die steigenden und fallenden Kanten von Bretten, wohingegen Linienprofilsensoren dies nicht tun. Außerdem benötigen Multi-Punkt-Sensoren weniger Platz auf dem Scannerrahmen (10 – 15 cm) als Linienprofilsensoren (ca. 60 – 90 cm).
Hochgeschwindigkeitsprofilierung
DIE ULTIMATIVE FLEXIBILITÄT
Zusätzlich zum diagonalen Scannen von Brettern, kann die Gocator 200 Serie für eine Vielzahl von Anwendungen für Materialbahnen wie Funierschälanlagen, Metallskalierung und in der Textilproduktion verwendet werden. In diesen Anwendungen bietet der Gocator integrierte Datenverarbeitung und Multi-Sensor-Vernetzung für hochauflösende 3D-Modelle zur Materialoptimierung.
Tracheidenmessung
FÜR WACHSTUMSRICHTUNG- UND KNOTENERKENNUNG
Gocator 250 Scanner können die Holzfasern erkennen und messen. Wenn ein Laser auf gesunde Tracheiden-Holzzellen projiziert wird, erfolgt eine Streuung der Laserlinie in Richtung des Zellwachstums der Zelle. Wenn die Holzfasern tot sind (wie bei Knoten), streut das Laserlicht nicht. Dieser Effekt kann für die Identifizierung von gutem und defektem Holz verwendet werden und sogar zur Bestimmung der Wachstumsrichtung dienen.
Farbbilder
FÜR DAS ERKENNEN VON DEFEKTEN OBERFLÄCHEN
Die Farbansicht unterstützt das Erkennen und Messen von Oberflächenfehlern. Für Holzmaterialien zählen Knoten, Risse und Verrottung zu möglichen Oberflächenfehlern. Die Größe und Position dieser Fehler sind entscheidend für die optimale Holzgewinnung basierend auf dem Gütegrad. Weiße LED-Leisten sorgen für eine gleichmäßige Beleuchtung und sind auf maximale Effizienz und lange Lebensdauer optimiert.
Sie wollen mehr über diesen flexiblen Ansatz erfahren?
Lesen Sie unseren redaktionellen Beitrag über die Gocator 200 Serie: “Ein effizientes und flexibles Holzprüfsystem*”, von Terry Arden, Chief Brand Officer LMI Technologies, veröffentlicht im IFI Magazin im März 2017.
*Nur in Englisch verfügbar
Für ausführlichere Produktinformationen zu spezifischen Holzanwendungen, werfen Sie einen Blick in unsere Holzbranchen Broschüre.
