PARA LA OPTIMIZACIÓN DEL TABLERO
ESCÁNERES DE PERFIL MULTIPUNTO
Sistema flexible de escaneado transversal de tableros
Con la serie Gocator 200 puede crear un sistema de escaneado modular que le permite mezclar perfiles 3D, detección de traqueidas y visión en color. Ejecute estos sistemas a una velocidad de hasta 300 pies por minuto en aplicaciones de escaneado transversal de tableros (canteado, recorte, cepillado).
Gocator 210
Escáner de perfil multipunto básico
- Velocidades de perfilado de hasta 2 kHz
- Genera perfiles con una resolución X de 27,94 mm (1,1″)
- Gran rango de medición (355,6 mm o 14″) para escanear latas gruesas
- Ideal para aplicaciones de recorte y canteado en el aserradero
- Gran rango de medición también adecuado para la exploración de peraltes en aplicaciones de sierra de corte transversal

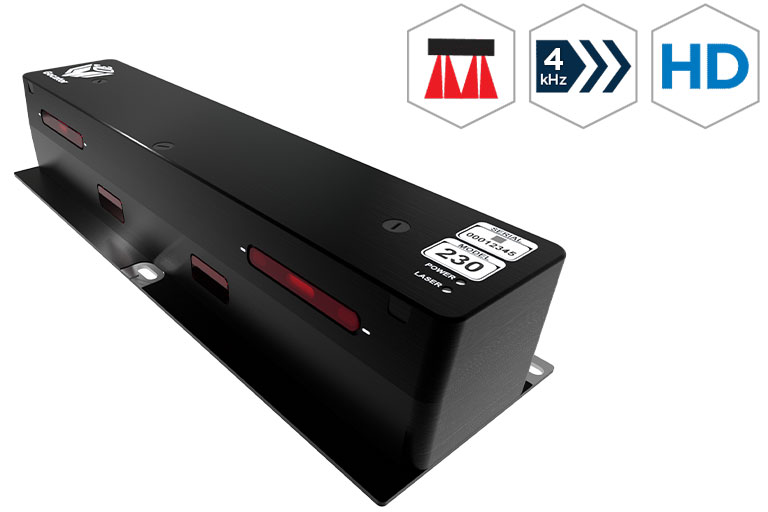

Gocator 230
Escáner de perfiles multipunto de alto rendimiento
- Barrido de alta velocidad de hasta 4 kHz
- Genera perfiles con una resolución X de 8,5 mm (0,334″)
- Máxima resolución para formas 3D

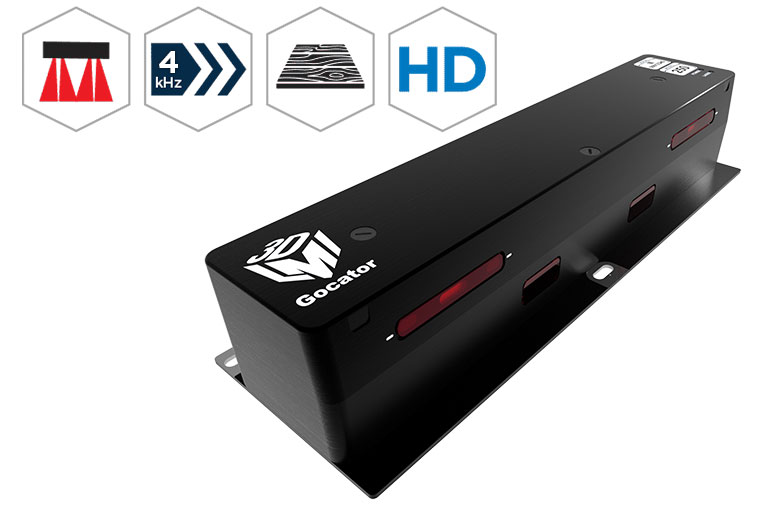

Gocator 250
Escáner de perfil multipunto de alto rendimiento con traqueidas
- Perfilado de alta velocidad hasta 4 kHz
- Genera perfiles con una resolución X de 8,5 mm (0,334″)
- Velocidad de los traqueídeos hasta 2 kHz (a 4 kHz de velocidad de perfil) para la detección de ángulo de grano y nudos
- Ideal para aplicaciones de clasificación final

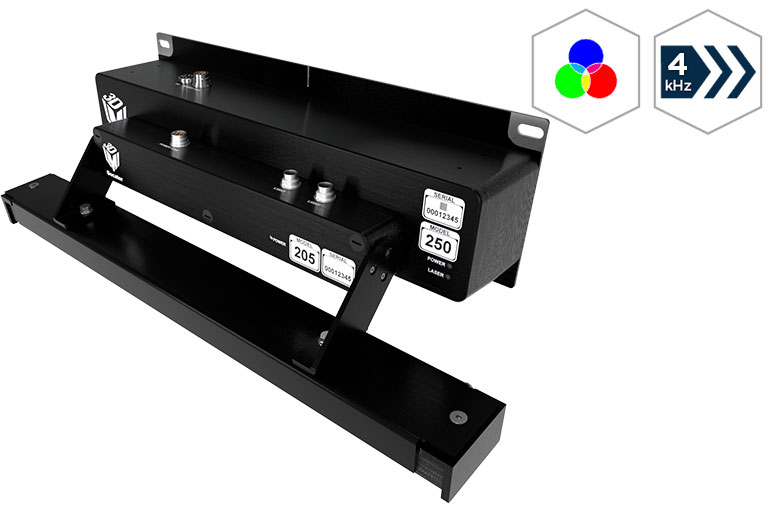

Gocator 205
Módulo de visión en color atornillable
- Perfilado de color de alta velocidad de hasta 4 kHz
- Admite 2 barras de luces externas para iluminación LED blanca
- Resolución de píxeles en color XY de 0,5 mm x 0,25 mm (0,019″ x 0,009″)
- Para uso con los escáneres multipunto Gocator 210, 230 y 250
- Ideal para aplicaciones de madera verde y clasificación final
Obtenga la ventaja modular.

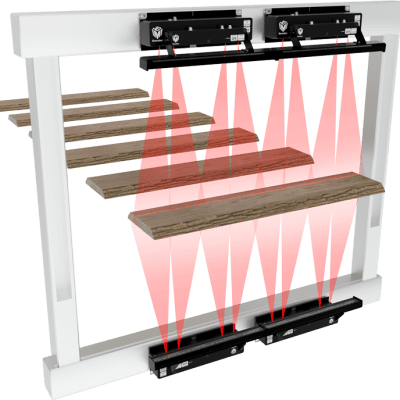

Scanning Exploración coplanar
PARA EL DISEÑO MÁS COMPACTO Y COMPLETO
Los cabezales de escáner multipunto detectan el borde ascendente y descendente de la placa, mientras que los perfiladores lineales pueden no hacerlo. Los escáneres multipunto ocupan menos espacio en el bastidor del escáner (~4-6″), mientras que los perfiladores lineales ocupan más espacio en la plataforma del transportador (normalmente 2-3′).
Perfilado de alta velocidad
MÁXIMA FLEXIBILIDAD
La serie Gocator 200 ofrece procesamiento a bordo y capacidad de conexión en red de varios sensores para crear modelos de datos 3D de alta definición para la optimización de materiales. Existe un modelo y una combinación modular que se adaptan a sus necesidades exactas, desde la clasificación temprana de cañas en el aserradero hasta las aplicaciones de escaneado transversal de tableros a alta velocidad en la cepilladora.
Medición de traqueidas
PARA LA DETECCIÓN DE ÁNGULOS DE GRANO Y NUDOS
Los escáneres Gocator 250 son capaces de detectar y medir el efecto traqueida. Cuando se proyecta un punto láser sobre células de madera traqueidas sanas, la luz láser se dispersa en las células en la dirección del crecimiento celular. Si la fibra de madera está muerta (como en un nudo), la luz láser no se dispersa. Este efecto puede medirse para identificar la madera buena de la defectuosa e incluso determinar el ángulo del grano.
Visión en color
PARA LA DETECCIÓN DE DEFECTOS SUPERFICIALES
La visión en color permite detectar y medir los defectos superficiales. En el caso de la madera, los defectos superficiales incluyen nudos, grietas y podredumbre, y su tamaño y ubicación son clave para la optimización de la recuperación basada en el grado. Las barras de luz LED blancas proporcionan una iluminación estable y se iluminan con luz estroboscópica para maximizar la eficacia y la vida útil.
¿Quiere saber más sobre este innovador enfoque modular?
