Die Entscheidung für eine Smartkamera legt das Fundament für ein verlässliches 2D-Inspektionssystem. Das Objektiv bestimmt den sichtbaren Bereich bei einem vorgegebenen Arbeitsabstand. Eine gezielte Beleuchtung hebt relevante Merkmale hervor. Filter, Kabel, Stromversorgung und Montagezubehör vervollständigen die Installation.

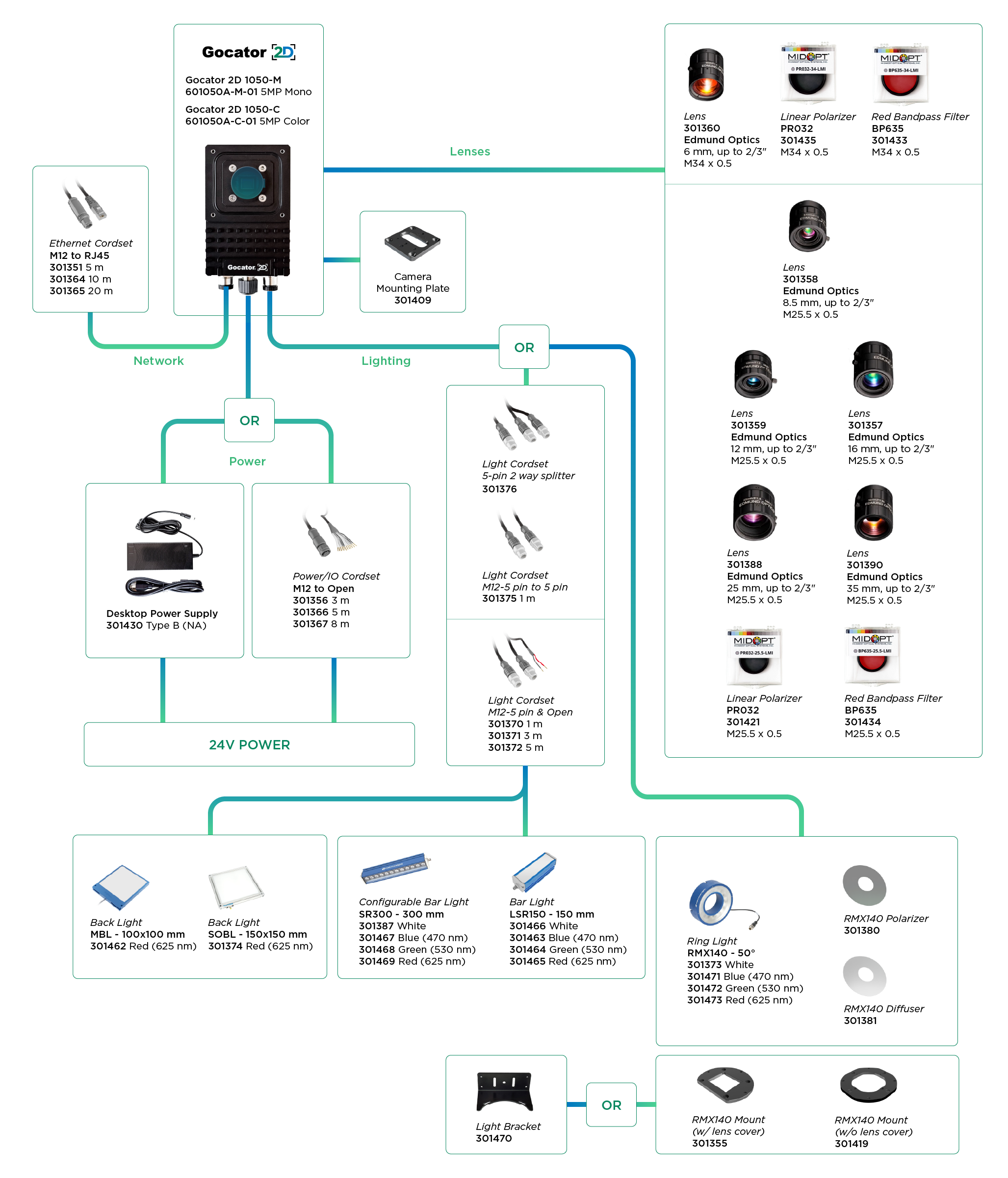

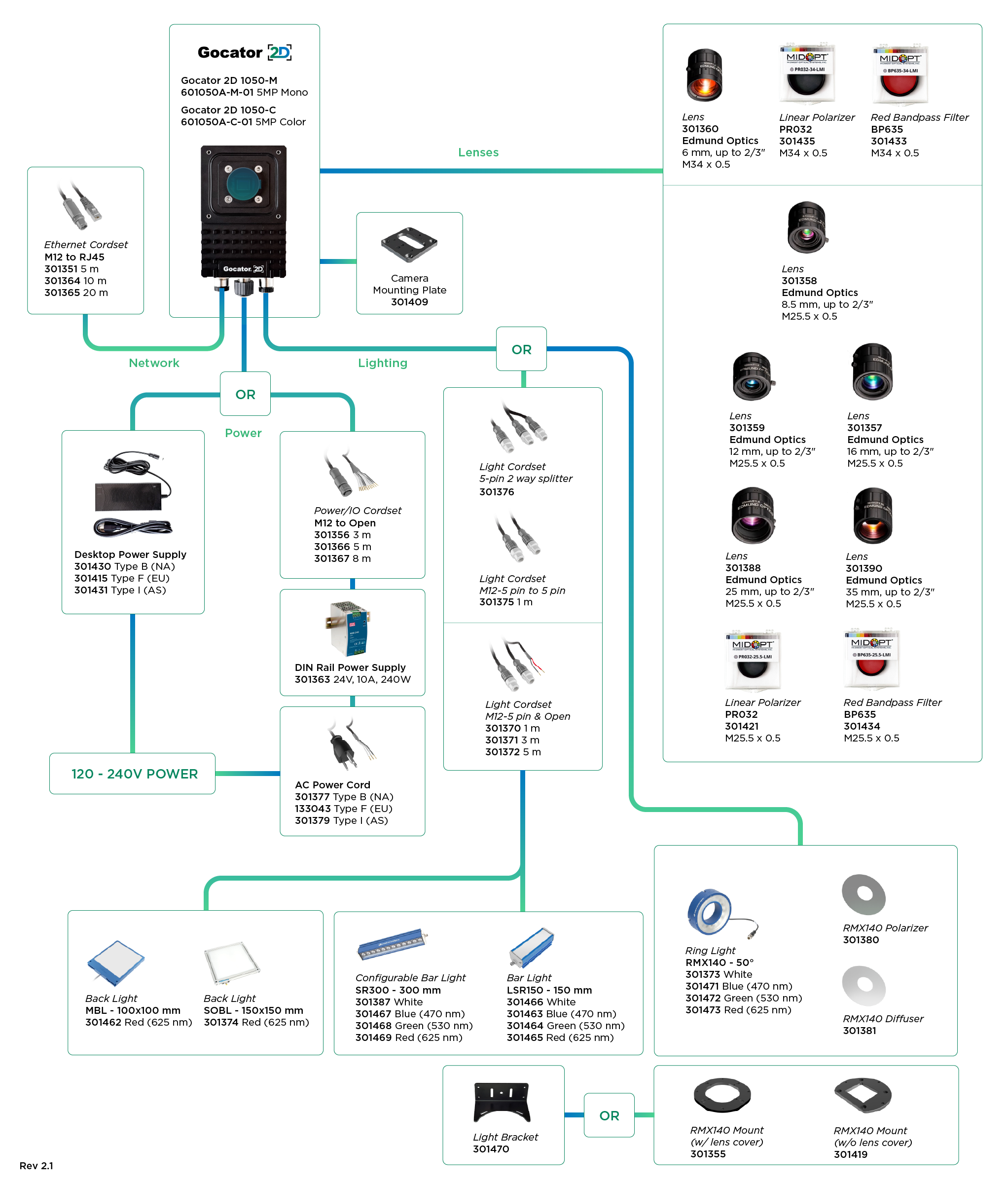

Die 2D-Smartkameras Gocator® 2D 1050 und 1120 bieten ein breites Spektrum an Zubehör zur Anpassung an die jeweilige Prüfaufgabe. Die Zubehörskizzen Rev 2.1 veranschaulichen die Anschlusswege für jede Kamera, von den optischen Komponenten über die Ausleuchtung bis zu Netzwerk und Leistung.
Das passende Bild als Grundlage
Legen Sie Sichtfeld, Arbeitsabstand, kleinste Details und die Beschaffenheit der Oberfläche fest, bevor Sie Objektiv oder Beleuchtung wählen. Ein großes Sichtfeld erfasst mehr vom Bauteil, während ein kleines Sichtfeld feine Details zeigt. Reflektierende Oberflächen, schwankendes Licht oder sich bewegende Objekte benötigen oft andere Lichtquellen als ein ruhendes, mattes Objekt.
Denken Sie bei der Zusammenstellung des Zubehörs auch an den Einbau: Kabellängen, Stromanschlüsse, Kamerahalterung und der passende Schutz für das Objektiv.
Objektiv für Gocator 2D 1050
Die 5-MP-Kamera Gocator 2D 1050 ist als Monochrom- und Farbmodell erhältlich. Die Zubehörauswahl umfasst Objektive von Edmund Optics mit Brennweiten von 6 / 8,5 / 12 / 16 / 25 und 35 mm. Diese Optionen unterstützen verschiedene Kombinationen aus Sichtfeld und Arbeitsabstand für Aufgaben wie Anwesenheitskontrollen, Codelesen, Messungen und Defektprüfungen.
Lineare Polarisationsfilter und rote Bandpassfilter sind in Gewindegrößen erhältlich, die auf die jeweiligen Objektivkonfigurationen abgestimmt sind. Das 6-mm-Objektiv verwendet ein Filtergewinde M34 × 0,5; die aufgeführten Objektive mit 8,5 bis 35 mm nutzen M25,5 × 0,5. Prüfen Sie bei der Festlegung eines Filters das Zubehördiagramm, damit das Gewinde zum gewählten Objektiv passt.
Objektiv für Gocator 2D 1120
Die Gocator 2D 1120 mit 12 MP ist ebenfalls als Monochrom- und Farbmodell verfügbar. Die aufgeführten Objektivoptionen reichen von 6,5 bis 50 mm mit Modellen von Edmund Optics und Allied Vision. Diese Auswahl bietet Systementwicklern Flexibilität für größere Sichtfelder oder feinere Details beim benötigten Arbeitsabstand.

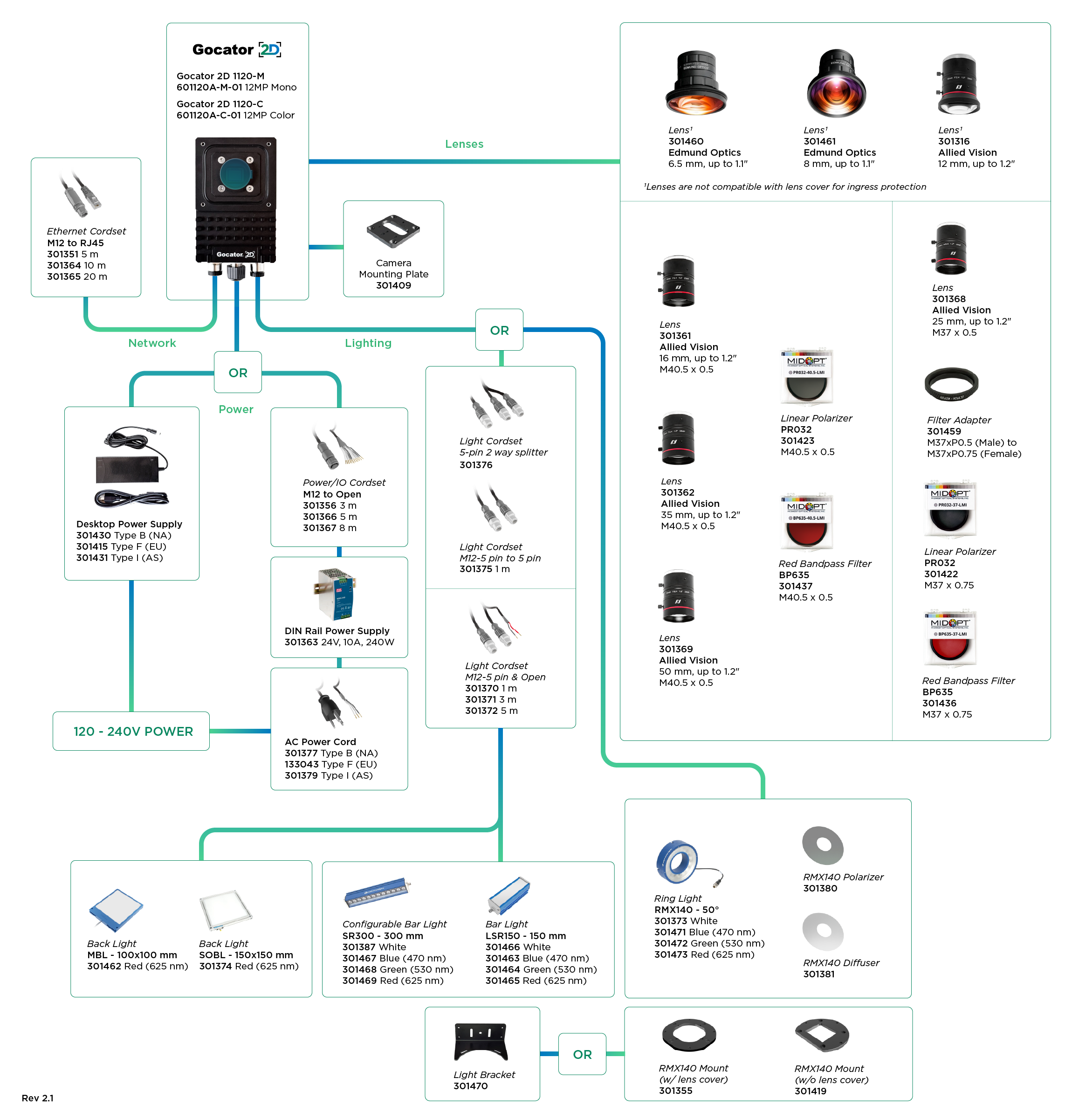

Die Filterkompatibilität hängt vom jeweiligen Objektiv ab. Das Zubehördiagramm zeigt Polarisationsfilter und rote Bandpassfilter in den Größen M40,5 × 0,5 und M37 × 0,75 sowie einen Filteradapter für die entsprechende 25-mm-Objektivkonfiguration. Bestellen Sie Objektiv, Filter und Adapter am besten als abgestimmtes Set.
Besondere Beachtung verdient der Gehäuseschutz: Die Objektive mit 6,5 mm, 8 mm und 12 mm für die 1120 sind laut Dokumentation Rev 2.1 nicht mit der Objektivabdeckung für die Schutzart kombinierbar. Vergleichen Sie den gewählten optischen Aufbau vorab mit den Schutzanforderungen Ihrer Anlage.
Gezielter Kontrast durch optimale Ausleuchtung
Erst das richtige Licht macht das zu prüfende Detail im Kamerabild deutlich erkennbar. Die Gocator 2D Zubehörreihe beinhaltet Ringlichter, Lichtbalken und Durchlichter für jede Art der Objektpräsentation.
Ringlichter
Das RMX140-Ringlicht leuchtet rund um die Betrachtungsachse der Kamera. Es steht in Weiß, Blau, Grün und Rot zur Verfügung. Ein optionaler Polarisationseinsatz oder Diffusor vermindert störende Reflexionen oder sorgt für weicheres Licht. Die Montage ist mit oder ohne Objektivschutzhülle möglich.
Lichtbalken
Gerichtete Lichtbalken heben Kanten, Oberflächenstrukturen oder Texturen gezielt hervor. Verfügbar sind der 150-mm-Lichtbalken LSR150 und der anpassbare 300-mm-Lichtbalken SR300 in den Lichtfarben Weiß, Blau, Grün und Rot. Ausrichtung und Neigungswinkel sollten am Prüfobjekt optimiert werden, um den besten Kontrast zu erreichen.
Hintergrundbeleuchtungen
Bei einer Hintergrundbeleuchtung wird das Bauteil zwischen Lichtquelle und Kamera platziert, um eine Silhouette zu erzeugen. Dies eignet sich besonders für die Erfassung von Außenkonturen, Kantenlagen, Anwesenheitsprüfungen oder Maßkontrollen. Aufgeführt sind rote Einheiten im Format MBL 100 × 100 mm und SOBL 150 × 150 mm.
Lichtfarbe, Anordnung und Belichtung greifen direkt ineinander. Welche Kombination am besten passt, richtet sich nach dem Werkstoff, dem Prüfmerkmal und den Umgebungsbedingungen.
Systeminstallation abschließen
In beiden Systemskizzen sind die ergänzenden Verbindungs- und Montagemente aufgeführt:
- Netzwerkanbindung: M12-zu-RJ45 Ethernetverbindungskabel in 5, 10 und 20 m Länge.
- Stromversorgung und E/A: M12-zu-offen Kabelkonfektionen in 3, 5 und 8 m Längen.
- Beleuchtungsanschlüsse: Beleuchtungskabel und ein 5-poliger 2-Wege-Splitter für passende Beleuchtungsaufbauten.
- Netzteile: regionale Tischnetzteil-Optionen oder ein DIN-Schienen-Netzteil mit 24 V und 10 A, mit passenden Netzkabeln für die DIN-Schienen-Variante.
- Montage: Kamera-Montageplatte, Beleuchtungshalterung und Montageoptionen für Ringlichter.
Wählen Sie Kabellängen und Stromversorgung passend zum mechanischen Aufbau der Station. Nutzen Sie das jeweilige Diagramm, um Anschlüsse und Teilenummern des Zubehörs für Ihre gewählte Kamera- und Lichtkonfiguration zu überprüfen.
Anwendungsspezifisch konfigurieren
Eine erfolgreiche Auswahl der Zubehörteile beginnt mit einer Aufnahme des tatsächlichen Bauteils unter repräsentativen Produktionsbedingungen. Definieren Sie Sichtfeld und Detailauflösung, bestimmen Sie das passende Objektiv und testen Sie Licht sowie Filter für stabile Prüfprozesse. Schließen Sie die Planung ab, indem Sie Befestigung, Kabelwege, Stromversorgung und Schutzabdeckungen überprüfen.
Die Zubehördiagramme für den Gocator 2D 1050 und 1120 bieten eine praktische Orientierungshilfe für diesen Vorgang. Überprüfen Sie die Konfiguration Ihrer Kamera oder wenden Sie sich an LMI Technologies, um die optischen und montagetechnischen Anforderungen Ihrer Inspektion zu besprechen.
