Inspección de obleas Una vez finalizado el corte en cubos y/o el trazado por láser, los sensores confocales de línea 3D Gocator® se utilizan para medir la precisión de la colocación de las ranuras, profundidad de las ranuras y la anchura del corte del trazado de la oblea para evitar defectos como el astillado de la matriz. Esto permite obtener más troqueles utilizables por oblea y garantiza la máxima calidad y velocidad de procesamiento para obtener el mayor rendimiento de producción. Clasificación de obleas Los primeros sensores confocales de líneas 3D inteligentes del sector CONOZCA MÁS Genera tres tipos de datos Los sensores confocales de línea Gocator® generan topografía 3D (para geometría de superficie 3D), tomografía 3D (para geometría 3D multicapa) y datos de intensidad 2D simultáneamente, lo que permite a estos sensores manejar prácticamente cualquier tipo de material, incluidos materiales multicapa, transparentes, curvos, mixtos, etc. Los sensores confocales de línea 3D Gocator® se utilizan para escanear e inspeccionar el tamaño, el grosor y la planitud de las obleas, además de proporcionar una detección de defectos de alta precisión de virutas de troquel y otras imperfecciones de la superficie. Gocator® 5500 Velocidades de escaneado rápidas Los sensores Gocator® 5500 incorporan un generador de imágenes de alta velocidad personalizado y una electrónica de alto rendimiento para ofrecer una inspección de calidad metrológica a más de 10 kHz con aceleración por PC. Inspección de BGA/PGA (posición, altura, radio) Los sensores confocales de línea 3D Gocator se utilizan para la inspección de la posición, la altura y el radio de BGA y PGA durante el montaje y la prueba de CI. Los primeros sensores confocales de líneas 3D inteligentes del sector CONOZCA MÁS Gocator® Serie 5500 Inspección de BGA (matriz de bolas) Los sensores confocales de línea 3D Gocator® pueden medir con precisión la altura de la bola, su posición y otra información dimensional de la bola con un diámetro inferior a 50 µm. Inspección PGA (Pin Grid Array) Los sensores confocales de línea 3D Gocator® pueden inspeccionar con precisión la altura y la posición de los pines PGA para garantizar que no se produzcan contactos deficientes durante el posterior proceso de inserción y extracción, y para evitar defectos como daños en los pines causados por errores de posición. Inspección de puntos de soldadura Los sensores confocales de línea 3D Gocator® pueden medir e inspeccionar con precisión la planitud y la altura de la posición de la junta antes de soldar, y minimizar la rotura de cada junta de soldadura una vez finalizada la soldadura posterior. Inspección de epoxi plateado (proceso de tinción) Los sensores confocales de línea 3D Gocator® se utilizan para medir con precisión la superficie de epoxi plateado recubierto en cada zona del marco de plomo, así como la altura (es decir, el grosor) del cordón de pegamento epoxi. Herramientas de medición integradas Las herramientas integradas permiten a los usuarios realizar mediciones de área y volumen sin tener que invertir en software de visión de terceros ni desarrollar conjuntos de herramientas personalizadas por su cuenta. Gocator® Serie 5500 CONOZCA MÁS Escanea cualquier tipo de material Las imágenes 3D no varían el contraste y, por tanto, pueden utilizarse para escanear una amplia gama de materiales adhesivos, desde opacos hasta translúcidos y transparentes. En comparación, las soluciones 2D no pueden proporcionar mediciones de forma porque solo generan datos Los primeros sensores confocales de líneas 3D inteligentes del sector Datos de forma 3D Los sensores Gocator generan los datos esenciales de forma 3D necesarios para la medición volumétrica de precisión y la detección de defectos basados en la forma (por ejemplo, burbujas, grosor) en el cordón de cola. Detección de defectos en el cableado Los sensores confocales de línea Gocator® 3D se utilizan para medir con gran precisión la altura del arco y la posición del alambre (oro, cobre o aluminio). Interfaz de usuario basada en web Funciones como el entorno "apuntar y hacer clic" del navegador web para una configuración rápida, las herramientas de medición integradas y la gran cantidad de E/S para comunicar los resultados facilitan a los técnicos de fábrica la obtención de los resultados que necesitan. Los sensores confocales de la línea Gocator ofrecen un excelente rendimiento en superficies altamente reflectantes, espejadas, transparentes y multicapa. Alto rendimiento en superficies difíciles Detección de defectos Los sensores confocales de línea Gocator también detectan defectos en el propio alambre, como roturas o dobleces. Gocator® Serie 5500 CONOZCA MÁS Los primeros sensores confocales de líneas 3D inteligentes del sector Medición dimensional de bolas Los sensores confocales de línea 3D Gocator® capturan con precisión el diámetro y la altura (grosor) de la bola hasta 2,5 micras. Gocator® 5500 CONOZCA MÁS Los sensores confocales de línea Gocator también se utilizan para inspeccionar la coplanaridad entre todas las protuberancias de las bolas, detectando cualquier variación de altura que pueda causar una distribución desigual de la fuerza, fracturas de la matriz y circuitos abiertos. Medición de la coplanaridad Los primeros sensores confocales de líneas 3D inteligentes del sector Generación de datos de alta densidad Los sensores confocales de línea Gocator® generan hasta 28 millones de puntos de datos 3D y 2D por segundo y superficie. Alta resolución y repetibilidad Los sensores confocales de línea Gocator alcanzan resoluciones X de hasta 2,1 µm (X) y repetibilidad Z de hasta 0,05 µm para mediciones muy precisas y exactas. Medición e inspección del embalaje final Los sensores confocales de línea 3D Gocator® pueden capturar la longitud, anchura y altura del chip tras el envasado final. Gocator® Serie 5500 CONOZCA MÁS Estos sensores también pueden emitir imágenes 2D en escala de grises de alta resolución para detectar defectos como picaduras y arañazos. Salida de intensidad 2D Los primeros sensores confocales de líneas 3D inteligentes del sector Sensores FactorySmart®  Los sensores inteligentes Gocator 3D se conectan perfectamente a redes para comunicar resultados, mostrar diagnósticos y estadísticas a través de navegadores web, acceder a actualizaciones a través de Internet e interactuar con equipos de fábrica. 1250x500 Semiconductor SiliconWaferInspection TypeOfScanData G5500 Product Family Comp transparent magnifying glass icon white 1 Wafer Defect Zoom 5500 LP icons presentation High Speed Scanning BGA Inspection G5 Comp 1250x500 Semiconductor BGAInspection G5500 Product Family Comp transparent BGA Closeup BGA FullZoom 1250x500 Semiconductor SilverAdhesive 2.measurement tools all 1 BGA 3D Data G5500 Product Family Comp transparent FocalSpec LP Icons Wide Variety of Challenging Materials 1250x500 Semiconductor WireBondInspection Web Based Interface Sensor Wire Defect Wire Bond Scan G5500 Product Family Comp transparent 1250x500 Semiconductor BallBumpDimensioning G5500 Product Family Comp transparent BallBump Sensor Zoom 2510 Sim Coplanarity 5500 LP icons High Resolution Imaging new 1250x500 Semiconductor FinalPackageInspection G5500 Product Family Comp transparent FactorySmartAI Icons Superhuman Performance Intensity comparison

Sensores inteligentes 3D para la inspección de la fabricación de semiconductores

La fabricación de semiconductores es una secuencia de fabricación en varias etapas compuesta por pasos de procesamiento mecánico, fotolitográfico y químico, durante la cual se crean gradualmente circuitos electrónicos en una oblea de material semiconductor puro. Casi siempre se utiliza silicio, pero para aplicaciones especializadas se eligen diversos semiconductores compuestos.

Los sensores confocales de línea 3D Gocator® ofrecen escaneado e inspección 3D de precisión en línea en varias fases de este proceso de fabricación para obtener la máxima calidad del producto y un rendimiento óptimo de la producción.

DESCARGAR FOLLETO

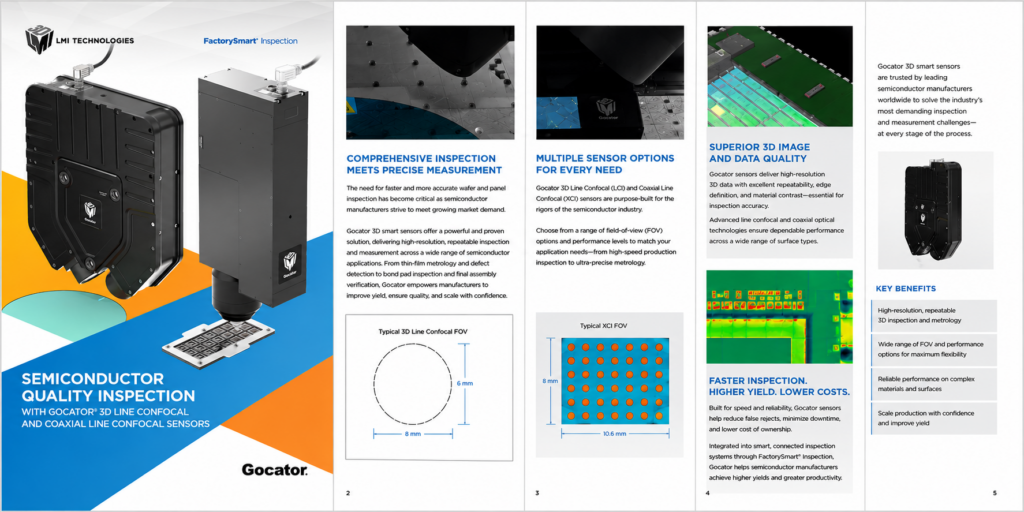

Semicondcutor Inspection Brochure Gocator 4000 Gocator 5000

La serie Gocator 4000 introduce la tecnología de sensor confocal de línea coaxial para complementar la cartera de productos confocal de línea existente de LMI. Estos sensores proporcionan un rendimiento de inspección en línea 3D de alta velocidad, alta resolución, versátil y sin sombras con un rango angular excepcional (ángulo de inclinación máximo de hasta +/- 85 grados) para aplicaciones de fabricación en semiconductores, electrónica de consumo, baterías de vehículos eléctricos y muchas más.

DESCARGAR HOJA DE DATOS

Gocator Logo Serie 5500

Solución recomendada

La serie Gocator® 5500 añade la tecnología patentada de imágenes confocales de línea (LCI) a la familia Gocator® de sensores 3D inteligentes. Estos sensores confocales de línea ofrecen escaneado de línea 2K de alta velocidad y amplia cobertura con generación simultánea de topografía 3D, tomografía 3D y datos de intensidad 2D.

Esto permite al Gocator® 5500s escanear prácticamente cualquier tipo de material, incluidos los multicapa, transparentes/translúcidos, de bordes curvos, brillantes/especulares, texturados de alto contraste, mixtos y muchos más, con precisión submicrométrica y a un nivel de calidad y velocidad que supera a las tecnologías confocales de la competencia.

DESCARGAR HOJA DE DATOS

Gocator Logo Serie 2500

Solución recomendada

Los sensores inteligentes Gocator 2500 3D son los perfiladores láser de líneas más rápidos, compactos y avanzados de Gocator hasta la fecha. Diseñados para la inspección de alto rendimiento de piezas pequeñas, estos perfiladores lineales alcanzan velocidades de inspección de hasta 10 kHz (incluyendo exploración, medición y control) y altas resoluciones X de hasta 8 micras. Un generador de imágenes personalizado de alta velocidad de 2 MP, un diseño óptico optimizado y la luz láser azul generan datos excelentes con resultados altamente repetibles en superficies brillantes y otras superficies difíciles.

DESCARGAR HOJA DE DATOS

CONTACTE CON EL DEPARTAMENTO DE VENTAS

LMI Technologies diseña y suministra tecnologías 3D inteligentes de vanguardia para la fábrica. Nuestras soluciones 3D, en las que confían industrias como la automoción y la electrónica de consumo, el caucho y los neumáticos, carreteras y ferrocarriles, y la madera, mejoran la producción mediante la inspección, la automatización y la optimización de sus productos y procesos.

Rellene el formulario para que un representante de ventas experto se ponga en contacto con usted y le guíe hacia una sólida solución 3D.
