Alta resolución. Alta velocidad. Rango angular excepcional. Escaneado sin sombras.
La serie Gocator 4000 introduce la tecnología de sensor confocal de línea coaxial para complementar la cartera de productos confocal de línea existente de LMI. Estos sensores proporcionan un rendimiento de inspección en línea 3D de alta velocidad, alta resolución, versátil y sin sombras con un rango angular excepcional (ángulo de inclinación máximo de hasta +/- 85 grados) para aplicaciones de fabricación en semiconductores, electrónica de consumo, baterías de vehículos eléctricos y muchas más.

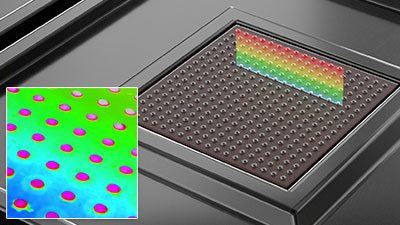

Inspección de protuberancias en bolas de BGA de semiconductores
¡NOVEDAD! Sensor confocal de línea coaxial
3D inteligente Gocator 4021
Inspección de unión de cables
de circuitos integrados
de circuitos integrados
Sensor confocal de línea coaxial
3D inteligente Gocator 4020
Detección de fracturas en obleas de semiconductores
¡NOVEDAD! Sensor confocal de línea coaxial
3D inteligente Gocator 4011
Gocator® serie 4000
Imágenes confocales tridimensionales inteligentes. Ahora en diseño coaxial.
- 1920 puntos por perfil para medición e inspección 3D de alta resolución y sin sombras
- Resoluciones X de hasta 1,9 micras
- Campos de visión de hasta 5,0 milímetros
- Ángulo de inclinación máximo de hasta +/- 85 grados
- Tasas de escaneo de hasta 36 kHz (con aceleración)
- Herramientas de medición en el sensor y conectividad de E/S
- Fácil montaje e integración en el sistema
APROVECHE LAS VENTAJAS
DE LA EXPLORACIÓN CONFOCAL
DE LÍNEA DE CAMPO CLARO
Alta Resoluciòn Y VelocidadPARA LA DETECCIÓN DE RASGOS FINOS Y LA MEDICIÓN PRECISA DE FORMAS TRIDIMENSIONALES
La serie Gocator 4000 ofrece resoluciones X excepcionales y un rendimiento Z óptimo para la detección de rasgos finos y la medición precisa de formas 3D e intensidades 2D. Esto se combina con velocidades de escaneado rápidas de hasta 16 kHz+ (con aceleración GoMax NX o PC) para cumplir los tiempos de ciclo en línea y proporcionar una solución de escaneado e inspección competente para una rápida implementación en su línea de producción.
Effecto de Sombra CeroPARA MEJORAR EL ESCANEADO DE ELEMENTOS CON ÁNGULOS PRONUNCIADOS Y RANURAS PROFUNDAS
El diseño óptico coaxial permite al sensor escanear topologías de superficie simples y complejas con un efecto de sombra nulo para mejorar la calidad de los datos y obtener resultados de medición más precisos en características con ángulos pronunciados (por ejemplo, altura de paso de chips de PCB), ranuras profundas (por ejemplo, fabricaciones de troqueles de obleas) y componentes sobresalientes.
Extraordinario Rango AngularPARA UNA EXCELENTE CALIDAD DE DATOS EN SUPERFICIES MUY ESPECULARES Y CURVAS
Las ópticas de la serie Gocator 4000 también ofrecen un extraordinario rango angular (ángulo de inclinación máximo hasta +/- 85 grados) para un excelente rendimiento en superficies muy especulares (por ejemplo, metal mecanizado) y curvas (por ejemplo, el bisel del cristal de la pantalla de un teléfono móvil).
Mảxima VersatilidadPARA MANEJAR TODOS LOS MATERIALES, PIEZAS Y CARACTERÍSTICAS
Escanee con precisión cualquier tipo de material o forma de pieza, desde minúsculos puntos de soldadura en BGA de semiconductores hasta carcasas metálicas mecanizadas de teléfonos móviles y aplicaciones de encolado transparente en ensamblajes de electrónica de consumo portátiles, como los relojes inteligentes.
Explore las ventajas de la imagen confocal de línea coaxial
Conozca las ventajas exclusivas de la geometría óptica confocal de línea coaxial del Gocator Serie 4000.
HABLEMOS DE COAXIAL.
Póngase en contacto con nosotros hoy mismo para obtener más información sobre las ventajas que esta nueva línea de productos puede ofrecer a sus procesos de inspección.
